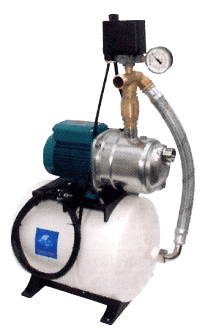

Surpresseur K24HGW NGLM 3-100

Caractéristiques techniques

• Température du liquide: de 0°C à +35°C.
• Température ambiante jusqu'à +40°C.
• Pression maxi admise dans le corps de pompe: 8 bars.
• Hauteur d'aspiration maxi: 9 m.
• Service continu.
• Installation en local technique (milieu sec).

Chaque groupe est composé:

• D'une pompe 230 V monophasée, en fonte (NGL) ou en inox (NGX).
• D'un réservoir shpérique ou en ligne à diaphragme de marque CHALLENGER 24 litres Normes CE.
• D'un contacteur manométrique télémécanique +1 manomètre à sec: 0 à 6 bars.
• Des raccords + clapet anti-retour.
• De 3 mètres de câble + 1 fiche mâle.

Le montage hydrauliqye et câblage est réalisés par CALPEDA

Caractéristiques des pompes NGL et NGX

Les groupes de surpression type K24 de la marque CALPEDA sont équipés, selon les modèles, des pompes NGL ou NGX de la même marque.

• Les pompes NGL sont des pompes monobloc autoamorçante et ont le corps de pompe en fonte. Pour les caractéristiques détaillées, cliquez ici.
• Les pompes NGX sont des pompes monobloc autoamorçante en inox. Pour les caractéristiques détaillées, cliquez ici.

Encombrements

Référence	ø Aspi	ø Ref	Poids kg	Lg (mm)	l (mm)	Ht (mm)
K24/GW NGLM 2-80	1"	1"	15,7	395	290	585
K24/GW NGXM 2-80	1"	1"	12,9	395	290	600
K24/GW NGLM 3-100	1"	1"	16,9	-	-	-
K24/GW NGXM 3-100	1"	1"	14,4	-	-	-
K24/GW NGLM 3-13	1"	1"	18,9	425	290	585

Exemple d'installation

Courbes hydrauliques
